Różnice między kołnierzami podzielonymi a kołnierzami przejściowymi

Spis treści ‌

Definicja i funkcje podstawowe

Różnice strukturalne

Scenariusze aplikacji

Funkcje instalacji i konserwacji

Wydajność ciśnienia i uszczelnienia

Podsumowanie porównawcze

1. Definicja i funkcje podstawowe‌

Podzielony kołnierz‌:
Dwuczęściowa konstrukcja kołnierza przykręcona razem dla łatwego demontażu, idealna do częstej konserwacji (np. Systemy hydrauliczne, rurociągi przeciwpożarowe).

Kołnierz przejściowy ‌:
Łączy rury o różnych specyfikacjach/materiałach, koryguje niewspółosiowość i mosty systemy hybrydowe (np. Przejścia rowkowane do świecących).

2. Różnice strukturalne‌

Podzielony kołnierz‌:
Projekt podziału z oddzielnymi połówkami; W połączeniu z rowkowymi zaciskami i gumowymi uszczelkami.

Kołnierz przejściowy ‌:
Obrotowy projekt 360 stopni; Łączy rowki i kołnierzone interfejsy (np. Jeden końcowy rowek, drugi kołnierz).

3. Scenariusze aplikacji‌

Podzielony kołnierz‌:
Maszyna hydrauliczna, rurociągi ochrony przeciwpożarowej (DN15-DN80), systemy wysokociśnieniowe (do 6000 psi).

Kołnierz przejściowy ‌:
Konstrukcje stalowe z niewspółosiowaniami instalacji, przejścia materiału (np. Stal nierdzewna do stali węglowej).

4. Funkcje instalacji i konserwacji‌

Podzielony kołnierz‌:
Szybki demontaż bez zakłócenia rurociągu; wymaga okresowej wymiany uszczelki.

Kołnierz przejściowy ‌:
Toleruje odchylenia kątowe; wymaga kontroli komponentów rotacyjnych.

5. Wydajność ciśnienia i uszczelnienia‌

Podzielony kołnierz‌:
Średnie wysokie ciśnienie (do PN 10,0 MPa); Opiera się na kompresji zacisków.

Kołnierz przejściowy ‌:
Ciśnienie o niskim średnim (PN ≤2,5 MPa); Niższe uszczelnienie z powodu przejść interfejsu.

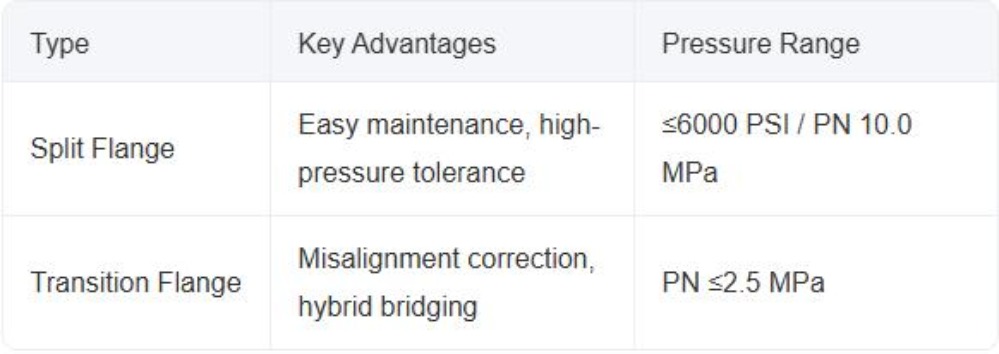

6.com Parison Podsumowanie
